压缩机设计方案相关的运动定律

返回列表 来源: 发布日期: 2021.11.19

压缩机设计方案相关的运动定律

气体压缩机被用以很多使用场所,比如制冷循环、气轮机、点燃全过程、燃气轮机中的涡轮增压器机和增压机、民用型天然气的管路运输、气力输送系统系统软件,及其喷涌与航空服务(气动扳手、加工厂武器装备、机器设备推动、清理、做雾化、干躁和添充/摒弃)。在制造业行业,压缩机在化工厂、石油化工和精练加工工艺中也起着非常关键的功效。

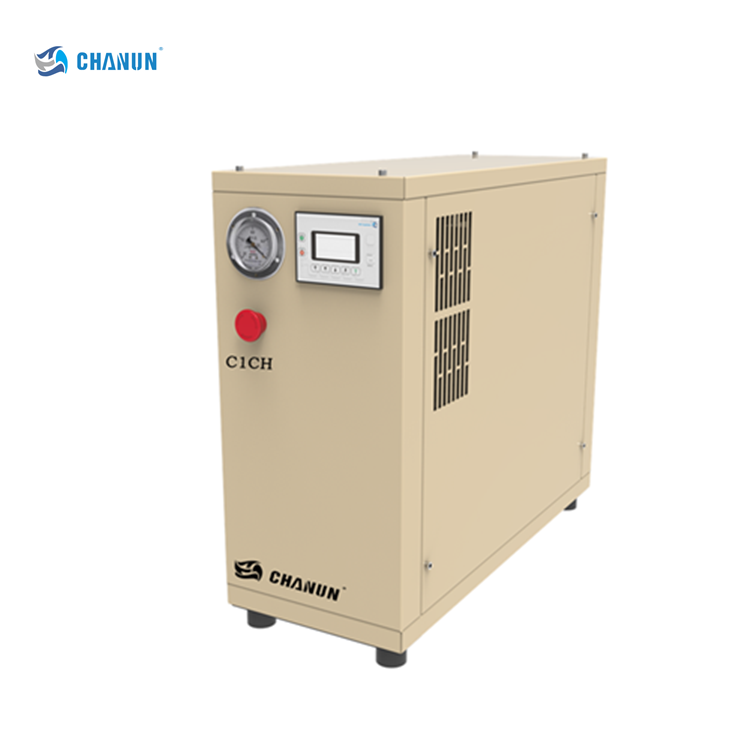

C1CH1_副本

从设计方案的观念看来,排气管温度一般遭受如下所示限定:

◆ 往复:150℃

◆ 离心式风机和轴流式风机:195℃

◆ 总体齿合式:250℃

◆ 干螺杆式压缩机:288℃

可是,较大排气管温度会得到好多个要素的限定。针对往复压缩机,较大预测分析排气管温度务必小于150℃,并且,针对压缩富氢气体的工作中(12MW或越来越少),务必不超过135℃。假如压缩机汽缸的排气管温度维持在118℃下列,则汽缸零部件的耐磨损使用寿命会更长。一般提议排气管温度应远小于这种规定值。可以运用几类设计方案解决方法来减少排气管温度,比如,应用多级别压缩,在压缩期内对气体开展级间制冷或是强制冷。

针对工作中在给出速率下的给出压缩机,不管温度、大气压强或是相对高度怎样,其总流量一直维持稳定。因为未充分考虑这类境外惯例,造成了多个不正确的发生。务必掌握运用于这类气体情况的标准,才可以根据理想化气体的特征方程开展需要的调整。除此之外,还应当记牢一点,针对同一个地理区域,相对高度越高,大气压强越低,因而压缩机内的合理气体量(气体流量)就越低。

11_副本

多级别压缩

根据对特性开展公式法的表述和提升,并对压缩机和级间机器设备开展项目投资,可以取得顶好的级间工作压力。觉得级间工作压力仅与压缩机相关而不考虑到级间机器设备的这类念头不科学。

多级别压缩具备下列优势:

◆ 容量效率比具备同样空隙和同样电机额定功率比的双缸压缩机高些。

◆ 末了温度更低。

◆ 可以应用中冷器减少各个中间的气体温度,进而节约动能。这是由于结合了全部级的综合性压缩全过程近似于一条等温线(由图4中的深蓝色线表明)。

当每一个汽缸所做的功相等时,压缩一定量气体需要的作用做到顶少。在理想化标准下,一切数目的压缩级都能达到顶好级间工作压力。

(pd/ps)=(pf/pi)1/z (1.25)

在其中,pd和ps分别是各个的排气管工作压力和进气工作压力。pf和pi是压缩机的结果工作压力和原始工作压力;z是等比级数。

在二级压缩的充分必要条件中,级间工作压力px为:

px=(pfpi)1/2 (1.26)

显而易见,中冷器内的损耗应当遍布在由这种等式获得的理想化值的两边。具体标准下的至好级间工作压力不同于根据理想化方式获得的工作压力值。

需要原始压降值为:

◆ 中冷器:0.045-0.075 MPa

◆ 脉动饮料-除器和抑止设备 :总损耗低于进气口阻力的1%。
